je propose d'ouvrir ce topic afin de comprendre comment dépanner une carte mère de Telestrat
faut dire que j'ai 4 carte mère à dépanner
est ce qu'il existe un document comme il en existe un sur l'oric-1/Atmos qui d’ailleurs a été traduit en Français pour Telestrat ?
j'ai vu sur le ftp de Oric.free.fr qu'il y a un fichier diag.rom, est ce une rom diag pour Telestrat ?
(j’attends un prog de rom, histoire de tester cette rom)
sur un autre forum, une personne a eu entre ses mains une cartouche avec écrit dessus "teletest"
à priori le fichier rom de teletest se trouve sur Oric.org
merci d'avance pour vos éclaircissement
1er bilan:
sur les 4 carte mère telestrat :
- la A900 (numéro un peu fantaisiste car cette carte n'avait pas de numéro)
changement des 6502/10017/3119
elle démarre sous hyperbasic avec le prompt, mais le clavier est inopérant malgré le changement du clavier, je soupçonne le 6522 et/ou le ay3 8912 à changer (composant souder :'( )
- la 1058 :
changement des 6502/10017/3119
elle démarre sous hyperbasic, mais pas d'affichage du prompt ni acces au clavier
à priori même chose que le A900 avec le manque du prompt
- la 704
changement des 6502/10017/3119
pas de démarrage
gros taff de virer les ram, les mettre sur support et retester
et autre verif, les support qui sont opxydé
- la 424
ne démarre pas, comme pour la 704
plus qu'à virer les ram, les mettre sur support et retester
sur la 704 et 424, les composant ont été souder à la vague, et la ram est souder :'(
attente des support de ci en 40/28 et 16, de l'appro de ay 3 8912 (vu le prix sur ebay ça pique)
et appro probable de 3120 et 3119
nota: les test se font avec une nouvelle alim 12v et 5v 2A
@ftmb De quoi faire une indigestion de Télestrat ,je suis rêveur!!!................
@ftmb Il y a quand même des résultats positifs sur tes investiguations.Avec de composants soudés ca prends un max de temps pour retirer proprement sans abimer.Moi je fais des fiches par platines pour savoir ou j' en suis lors de mes dépannages comme ca je me rappelle toujours de ce que j' ai fait ........
Pas évident quand on travaille et qu' on à peu de temps pour faire les répations.Oxydation parait que ca rentre même dans les circuits j' ai vu ca un jour sur le net!!jsais plus ou d' ailleurs.a++
j'avoue que j'ai mis le monde de l'oric en attente pour le moment, d'autre truc à faire et plus urgent, mais sans laissé tomber
me faut des ay 3 8912 pour le moment, donc je fouille sachant que je trouve plus souvent des ay 3 8912A qui sont un peu différent dans la conception, car manque le reseau de resistance en pull up ou down (je sais plus)
D apres le Net, en version "A", il manque un reseau de resistance de 2,2k pour un pull up au niveau du port IO.
vu que j'ai enfin trouver des composants (6502,6522 et ay3-8912)
j'ai relancer la réparation des carte mère de telestrat

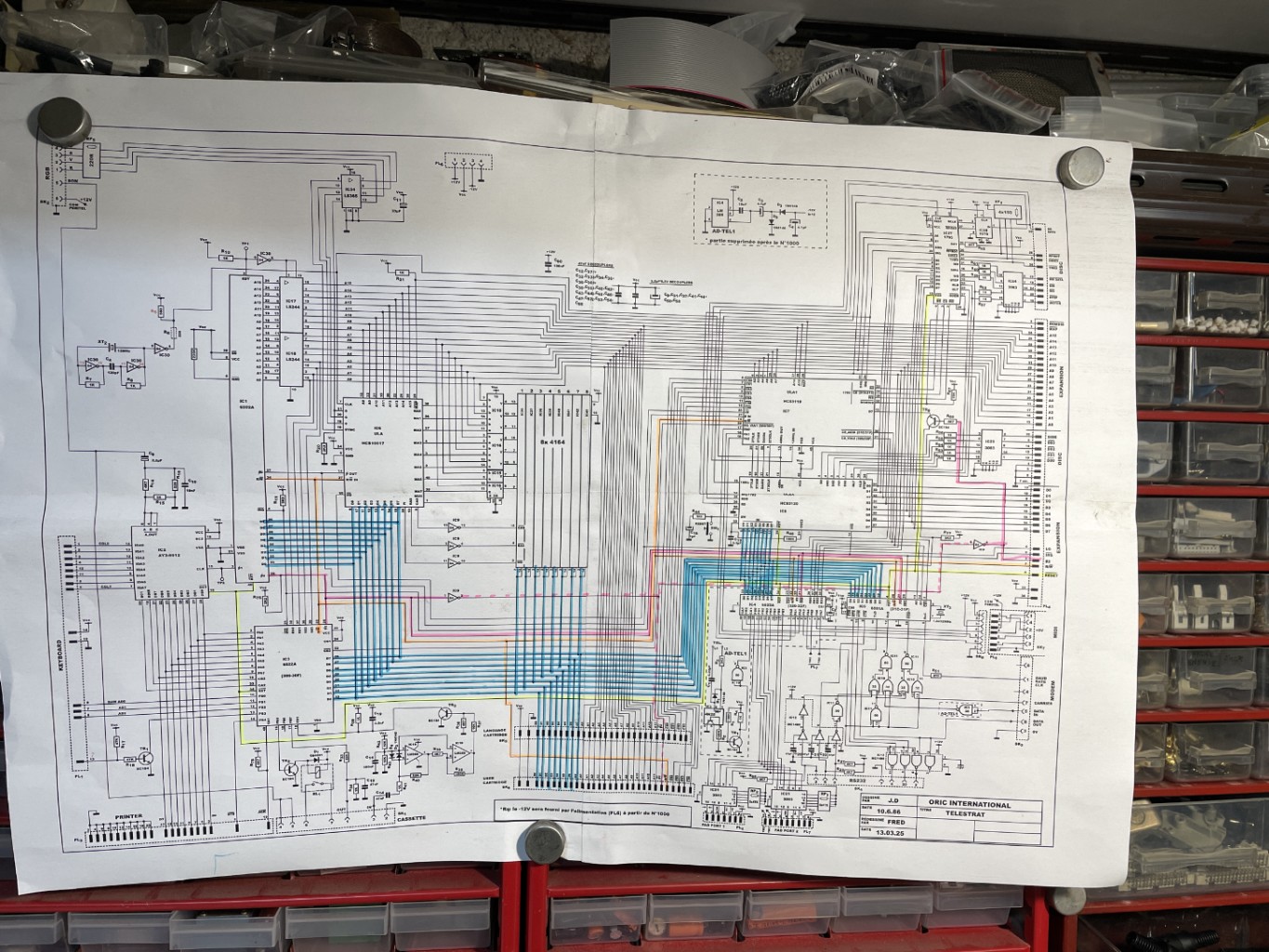

déjà commençons par imprimer un plan lisible ça va aider le dépannage, avec surlignage de certains élèment
la carte A9000 est testé , avec clavier inopérant et pas de vie sur ad0, ad1 et ad2 , je dessoude ay3 et 6522
d’après le testeur de chips, le 6522 est hs, le ay3 est ok
mise de support, et test = ok
cette carte mère sert pour les test avec le projet OCULA

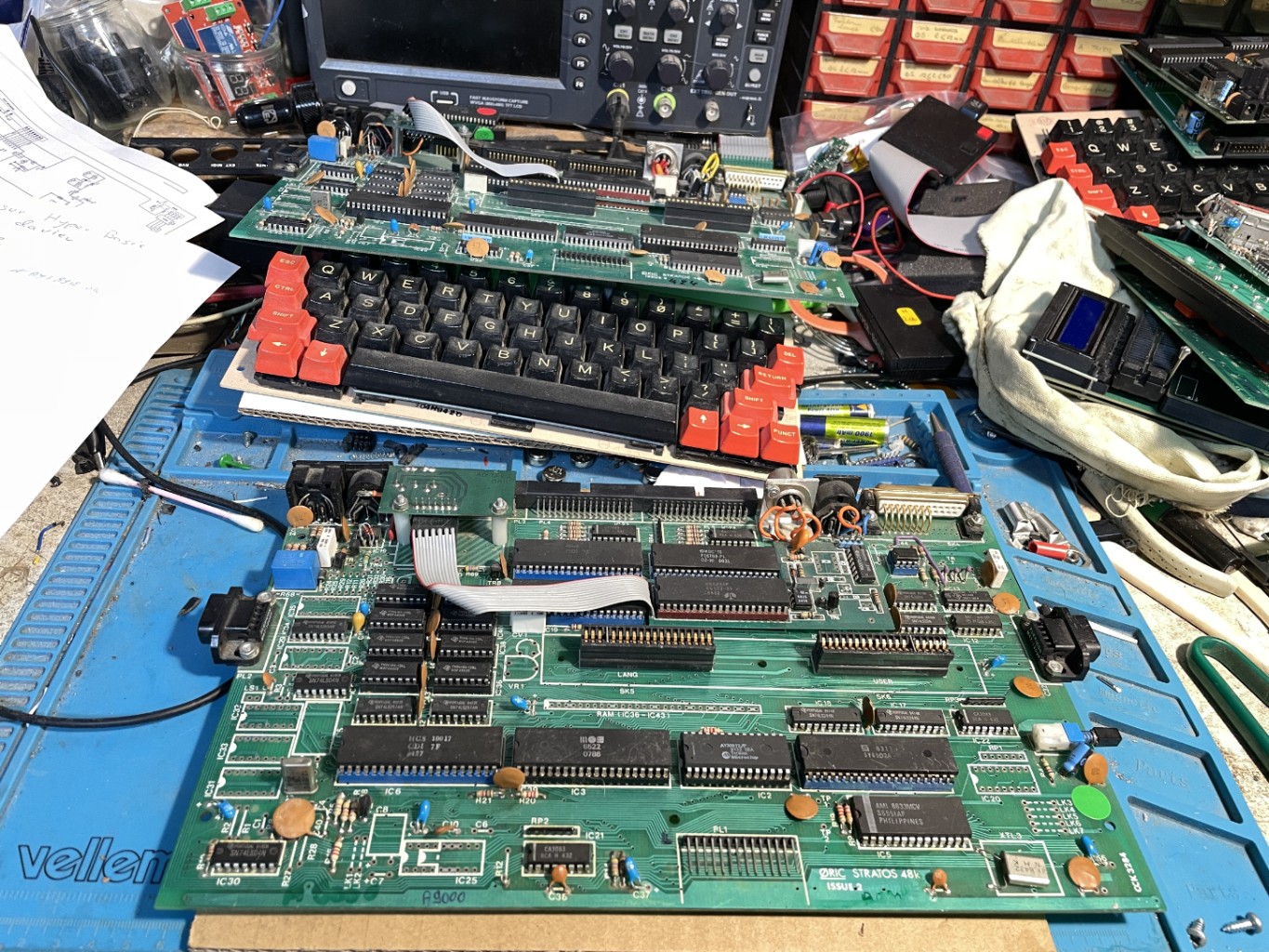

test avec la carte mère 424
cette fois ci écran bizarre, je teste à l'oscillot le bus de donnée (d0 à d7)
seul d5 et d6 n'ont pas de "vie"
je soupçonne ic41 et ic42 qui sont des ram
je dessoude toutes les ram, met des support
test des ram avec mon chips testeur, et effectivement les ram ic41 et ic42 sont hs
mise des ram sur leur support tout neuf, re test et tout fonctionne 😀

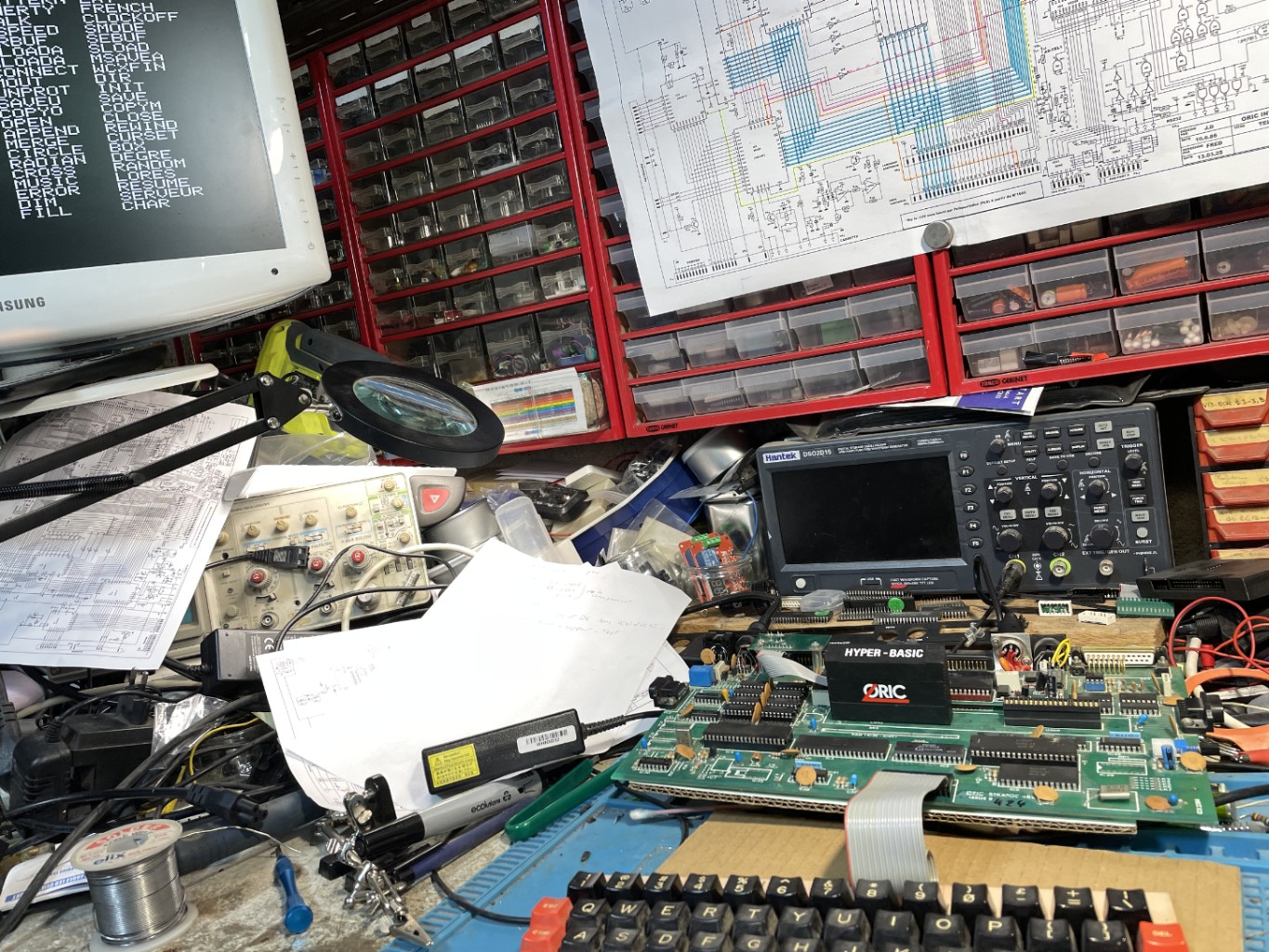

ne pas regarder le bazar ambiant 😥
sinon pour dessouder j'utilise une pompe à dessouder made in china, et j'utilise aussi un soudeur à air chaud pour décoller les circuit car certain circuit ne sont pas complétement dessoudé avec la pompe afin d'éviter d'arracher les pistes
et l'oscillo est un truc made in china aussi
me reste 2 cartes encore à tester
impressionnant (pas le bazar, ma zone ordi est pas mal non plus) mais le mur de boites à composants électroniques ...
C'est drôle, nos petits coins de bricolage micro ressemblent souvent au labo du Doc dans retour vers le futur 🤣
Ca me rappelle quand j'ai dû dessouder toutes les RAM de mon Oric, la 6502 et le 6522 il y a très longtemps avec une petite pompe manuelle, suite à un branchement à l'envers du régulateur 7905. Je n'avais pas fait attention à l'époque que c'était un régulateur négatif monté à l'anglaise, drôle d'idée quand même 😆
je suis tres ressemblant au boxon du "Doc" 🤣
y a qu'à voir les autre piece de mon sous sol
bon j'ai un peu rangé, mais ça sera le boxon dans 1-2 mois
3e Telestrat de réparé
le 4e me pose pas mal de pb, j'ai tout virer les support, remis de beaux support tulipe, et marche toujours pas :'(
en plus je me suis mis à copier des eprom pour des nouveaux pcb de cartouche, et aucune ne fonctionne
peu être un pb de compatibilité entre les fichier .rom et .bin
j'aimerais assez mètre en route une cartouche avec teletest, pour l'instant aucun resultat
j'ai un programateur t56
bref en informatique 2 pas en avant et 10 en arrière 🤓
