j'ai entrepris de faire le schéma sur Kicad des article de André Cheramy et Claude Sitter des numéro ceo mag 97,99,101,104,107,108,109,110 et 111 concernant la Super Cartouche
avec un impératif, que les 2 options sont possible avec cette carte, soit une eprom soit une ram
le résultat est un pcb que j'ai réalisé dont les 1er test sont prometteur 🙂
pour le moment j'ai tester avec succès la version avec 2 bank
avec soit une eprom 27256 soit une eeprom 27c010
la version avec la ram fonctionne sans pb (enfin la ram est détecter)
comme j'ai pas le .dsk pour installer la ram étendu je suis un peu bloqué
les test en cours sont pour la version avec 3 bank, pour le moment ça plante
en 3 bank j'ai la version avec teleass et avec le truc avec le sedoric il me semble
excellent. merci pour les fans (et heureux propriétaires de telestrat)
Ci-joint le dsk pour la ram 64k. Tu peux consulter le Mag 324 ou tu trouveras un résumé des configurations des différentes cartouches.
niquel, merci
je vais pouvoir tester la version ram 🙂

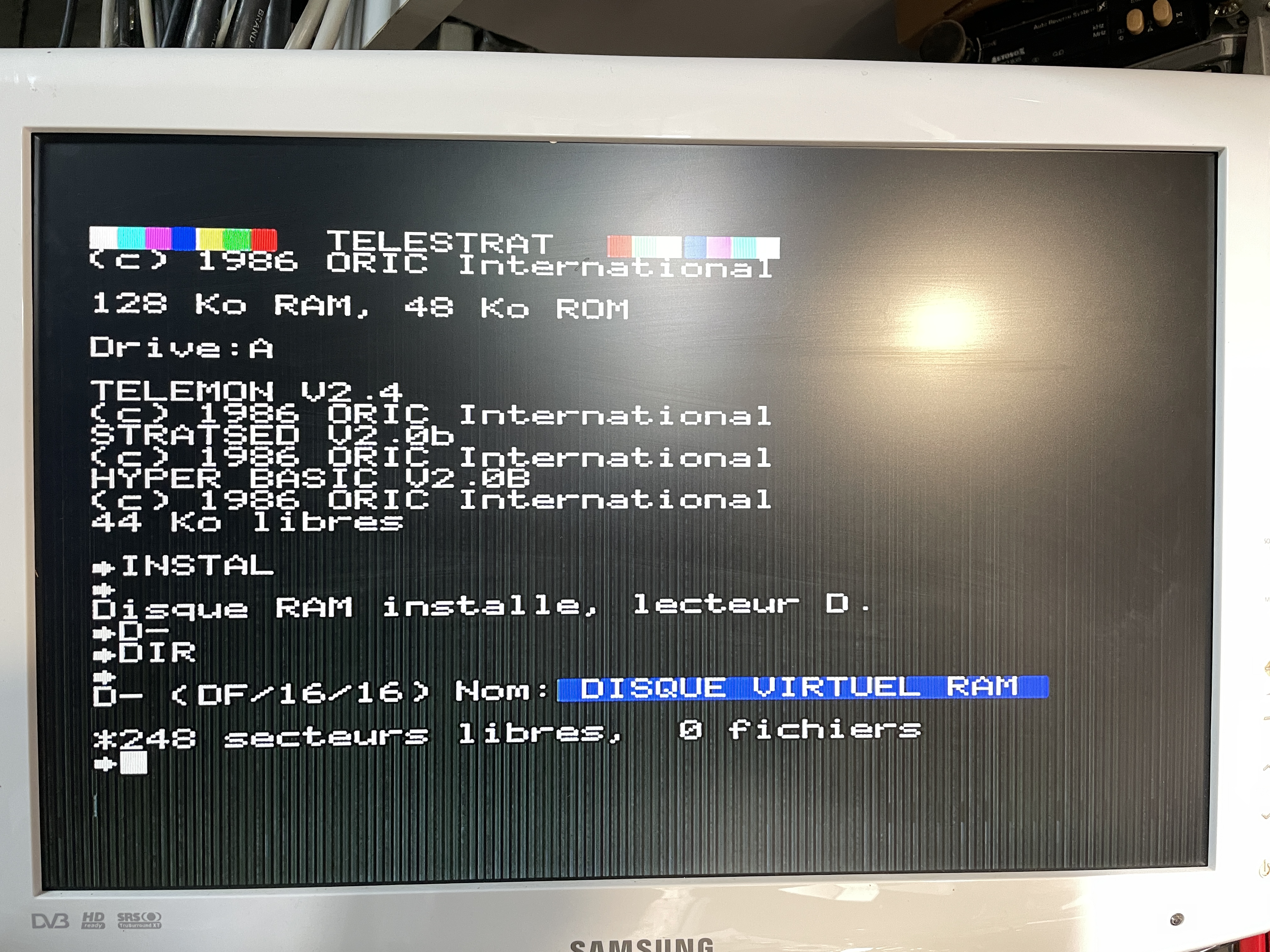

et voila le resultat
le .dsk a été converti en .hfe
le instal a fonctionné

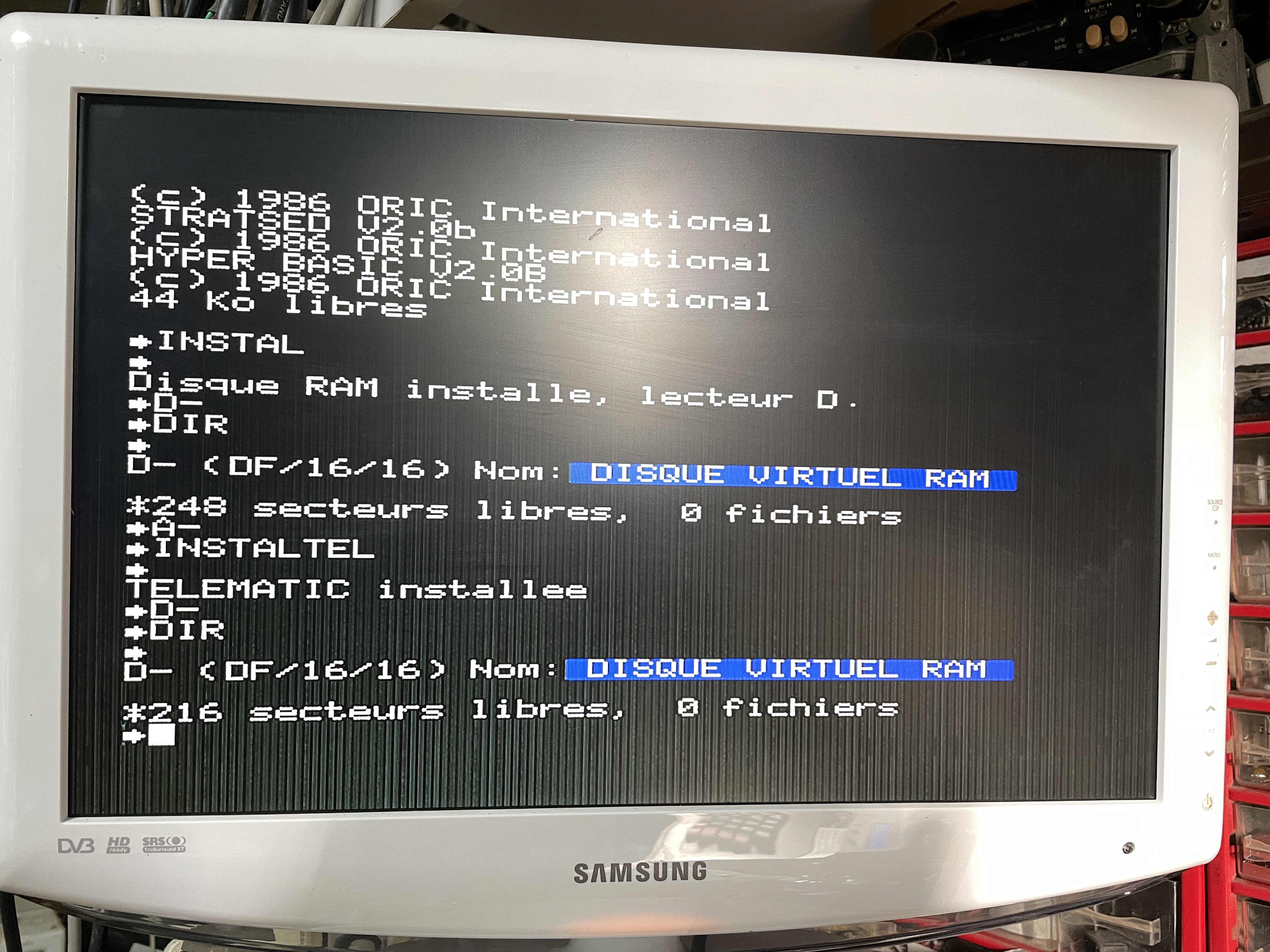

installation de telematique

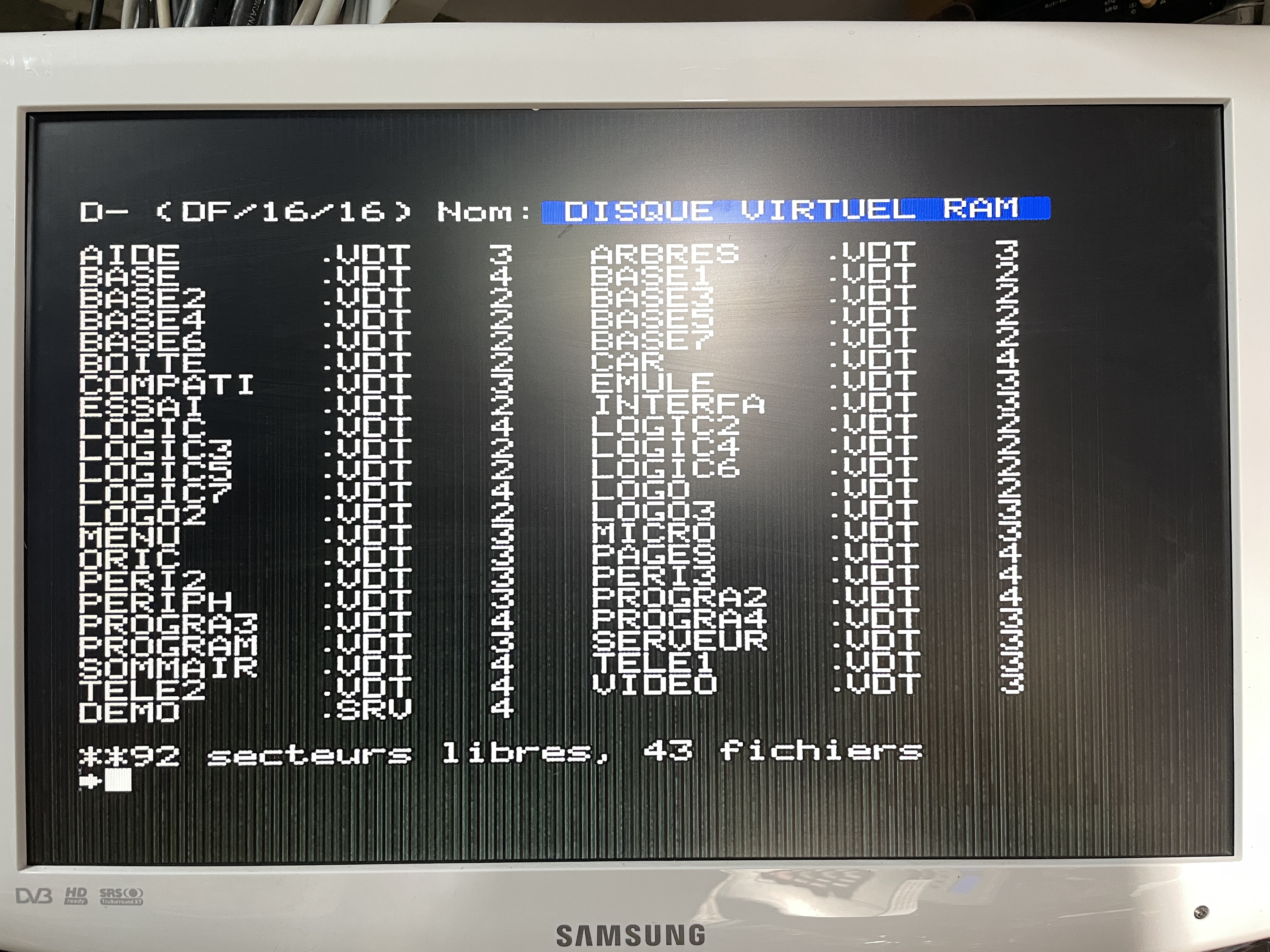

et copy des données comme indiqué dans le manuel de la ram
vu que je sais pas faire fonctionner telematic les test se sont arrêter là
faut que je potasse telematic maintenant

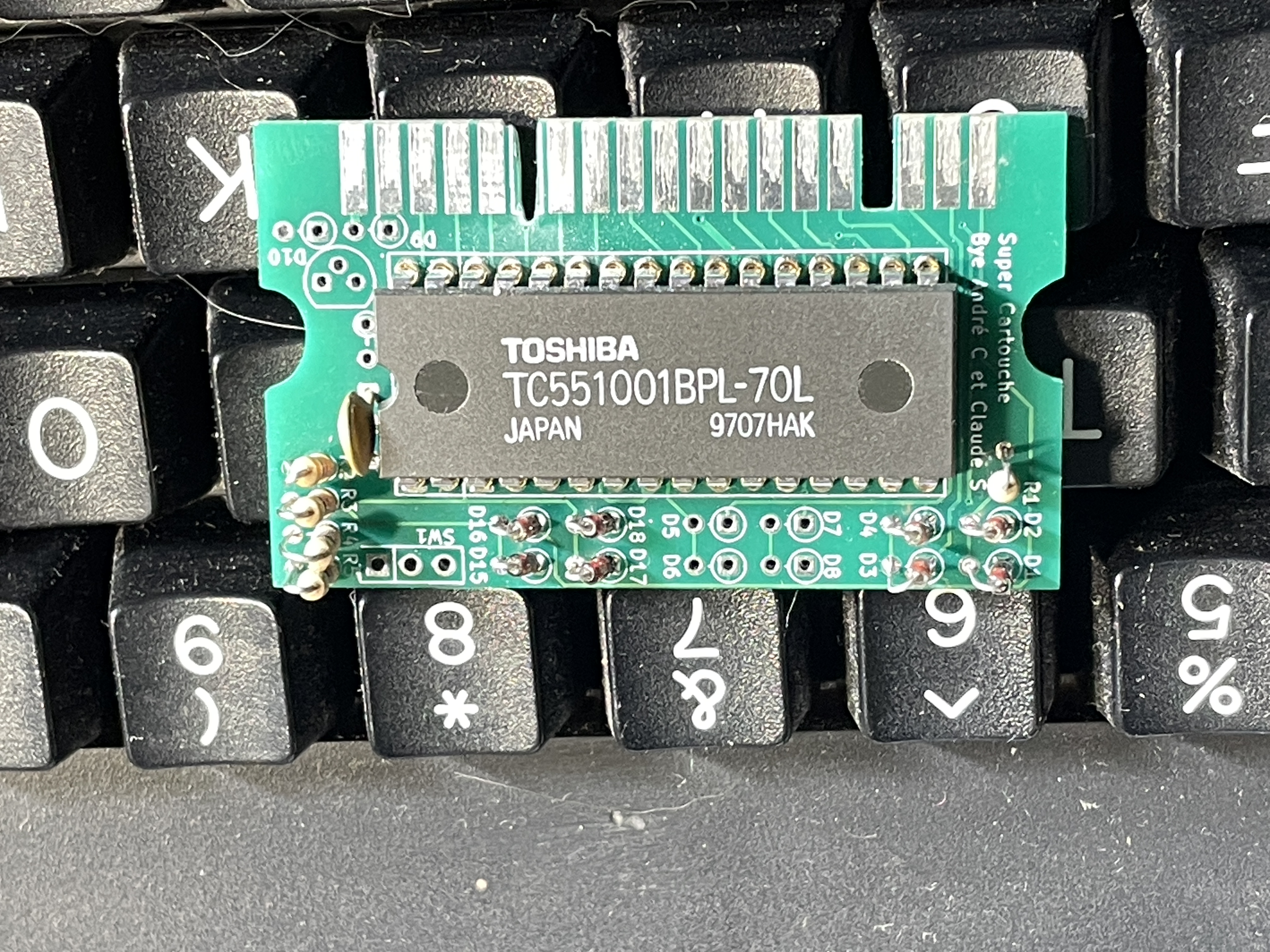

la carte en version ram
j'ai pas encore tester la fonction sauvegarde avec le supercondo
ni tester les lecture de la ram
Oooh merci pour le disque RAM. Je me demandais depuis longtemps s'il était dispo.
La doc est dispo sur le site d'André, rubrique "téléchargement" puis "librairie oric".
enfin reçu la version 4c1, celle-ci corrige les erreur de débutant quand à la disposition et taille afin d’être compatible avec le boitier de la cartouche d'origine
les diode et résistance sont désormais en cms et le pcb est un pcb 4 couches pour que tout rentre sans pb
les photos suivront quand je ferais les test
je joint le schéma utiliser en pdf
